2008年09月
2008年09月19日
カム周りの調査
作業場の主が、カムを外して曲がりを計測してくれた。
100分の4mmと5mm。使用限界は100分の5mmらしい。
ギリである。
この状態でクランクを回してみる。
いい感じで回る。
やはりヘッド周りになにかある。
小屋の主はヘッドの歪みを疑っている。
おいらは計測して歪んでいたらヘッドが使えなくなるのが困るので見たくない(爆)。
おいらはリフターのかじりを疑っていた。
半年以上前に組んで放りっぱなしのヘッド。つけたオイルも下がっているんじゃ?

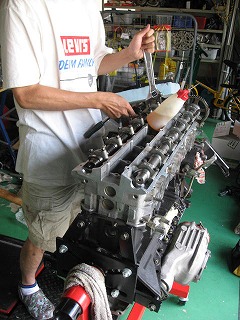

たっぷりとリフターの周りに注油。
ピストンを下げてカム装着。
カムだけで回してみる。
真っ直ぐなノーマルカムを装着して回してみる。
カム山がリフターを押し始める瞬間に重くなることがわかった。
オイルをじゃぶじゃぶかけて...回して回して回して...
馴染んで軽くなってきた。
原因がわかったので組立て。
カムを装着してクランク回転。
おお、いい感じで回るようになった。

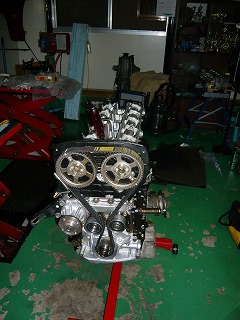

埃よけにカムカバー装着。
足りない部品が少々あったので、そこらに落ちてたヘッドから拝借。(笑)
今度こそめでたく完成!
ただいま熟成中。
実車に載るのはいつの日か?
貢物として持ってきたヘッド。
不法投棄?(爆)
カムカバーは運搬の都合で装着してきたけどおいらが使った。(笑)
100分の4mmと5mm。使用限界は100分の5mmらしい。
ギリである。
この状態でクランクを回してみる。
いい感じで回る。
やはりヘッド周りになにかある。
小屋の主はヘッドの歪みを疑っている。
おいらは計測して歪んでいたらヘッドが使えなくなるのが困るので見たくない(爆)。
おいらはリフターのかじりを疑っていた。
半年以上前に組んで放りっぱなしのヘッド。つけたオイルも下がっているんじゃ?
たっぷりとリフターの周りに注油。
ピストンを下げてカム装着。
カムだけで回してみる。
真っ直ぐなノーマルカムを装着して回してみる。
カム山がリフターを押し始める瞬間に重くなることがわかった。
オイルをじゃぶじゃぶかけて...回して回して回して...
馴染んで軽くなってきた。
原因がわかったので組立て。
カムを装着してクランク回転。
おお、いい感じで回るようになった。
埃よけにカムカバー装着。
足りない部品が少々あったので、そこらに落ちてたヘッドから拝借。(笑)
今度こそめでたく完成!
ただいま熟成中。
実車に載るのはいつの日か?
貢物として持ってきたヘッド。
不法投棄?(爆)
カムカバーは運搬の都合で装着してきたけどおいらが使った。(笑)
エンジン組立て(その2)
さくさくとピストンが入り、ラダー装着。あっという間にオイルストレーナまで取り付いた。

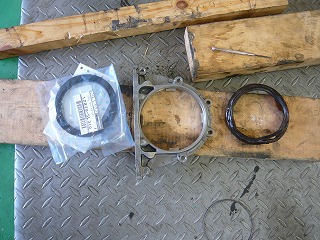

クラッチ側のオイルシールの打ち換え。
ぴかぴか。

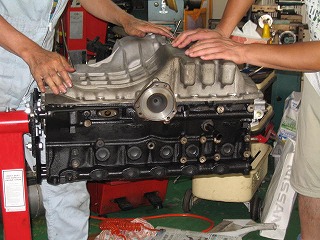

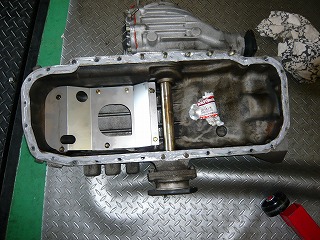

オイルパンにシール剤を塗って...
ちなみに、このシール剤は20年選手。今回ようやく使い切った。20年以上も持つなんて...3M偉い。
がったーい!

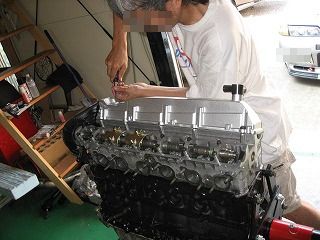

ヘッド装着。
トルク12キロ!
思いついて素人がエンジンを傾けて妙な作業を...
オイルポンプにオイルを逆流させてるの図。
こんなことやっていいんだか?
でも、空のオイルポンプでオイルを吸い上げるのは大変なのだ。
きっと...これでいいのだ。
上死点捜索中。

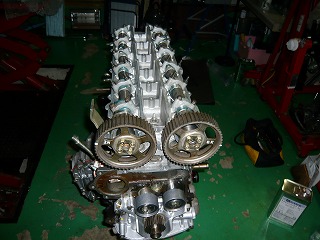

カムも載って、カムスプロケットも装着。
あとベルトを張ってバルタイを...
はっ。カム山をどこに合わせればいいの?
これでバルタイが確認できるだす。
めでたく完成。
とりあえず、バルブとピストンが当たらないかクランクを回して見る。
無事に一周。
めでたい...が、少々回転の重さが気になる。
まぁ、写真には写らないからいいか。(違)
クラッチ側のオイルシールの打ち換え。
ぴかぴか。
オイルパンにシール剤を塗って...
ちなみに、このシール剤は20年選手。今回ようやく使い切った。20年以上も持つなんて...3M偉い。
がったーい!
ヘッド装着。
トルク12キロ!
思いついて素人がエンジンを傾けて妙な作業を...
オイルポンプにオイルを逆流させてるの図。
こんなことやっていいんだか?
でも、空のオイルポンプでオイルを吸い上げるのは大変なのだ。
きっと...これでいいのだ。
上死点捜索中。
カムも載って、カムスプロケットも装着。
あとベルトを張ってバルタイを...
はっ。カム山をどこに合わせればいいの?
これでバルタイが確認できるだす。
めでたく完成。
とりあえず、バルブとピストンが当たらないかクランクを回して見る。
無事に一周。
めでたい...が、少々回転の重さが気になる。
まぁ、写真には写らないからいいか。(違)
2008年09月18日
エンジン組立て(その1)
長らくブログをサボっている間に、エンジンは組みあがってしまった。

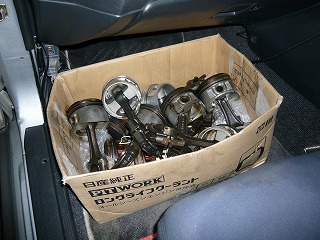

ある暑い夏の日、大量のピストンを積んでおいらは旅に出た。
到着したのはおなじみの石川県某所にある私設RB26研究所。
そこでは2組のコンロッドがおいらを待っていた。
これだけ大量のコンロッドはなかなかショップでもお目にかかれない...はず。しかし、ここは個人のお宅なのだ。

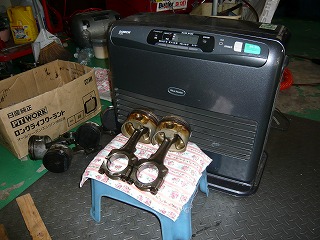

くそ暑い最中に、ファンヒーターを使って暖を取る変態(爆)。
外したコンロッドを軽量化。
これだけ削っても2~3gしか減らない。8g削らなきゃいけないのに...
あっさりくじける。根気とは縁の無い九州人。(爆)
翌朝、出勤したら小人さんの手によってバランスの揃ったコンロッドとピストンが一式揃っていた。

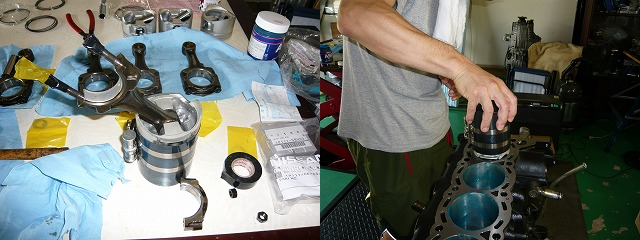

バランスの取れたピストンとコンロッドを連結。メタルとピストンリングを入れてピストンリングコンプレッサーに装着。
名人のレクチャーを受けて、いよいよおいらの番...
あ...
あ”...
まぁ、色々とあるのだ。(笑)
(続く)
ある暑い夏の日、大量のピストンを積んでおいらは旅に出た。
到着したのはおなじみの石川県某所にある私設RB26研究所。
そこでは2組のコンロッドがおいらを待っていた。
これだけ大量のコンロッドはなかなかショップでもお目にかかれない...はず。しかし、ここは個人のお宅なのだ。
くそ暑い最中に、ファンヒーターを使って暖を取る変態(爆)。
外したコンロッドを軽量化。
これだけ削っても2~3gしか減らない。8g削らなきゃいけないのに...
あっさりくじける。根気とは縁の無い九州人。(爆)
翌朝、出勤したら小人さんの手によってバランスの揃ったコンロッドとピストンが一式揃っていた。
バランスの取れたピストンとコンロッドを連結。メタルとピストンリングを入れてピストンリングコンプレッサーに装着。
名人のレクチャーを受けて、いよいよおいらの番...
あ...
あ”...
まぁ、色々とあるのだ。(笑)
(続く)
